GC-7890便攜式氣相色譜儀

一、概述

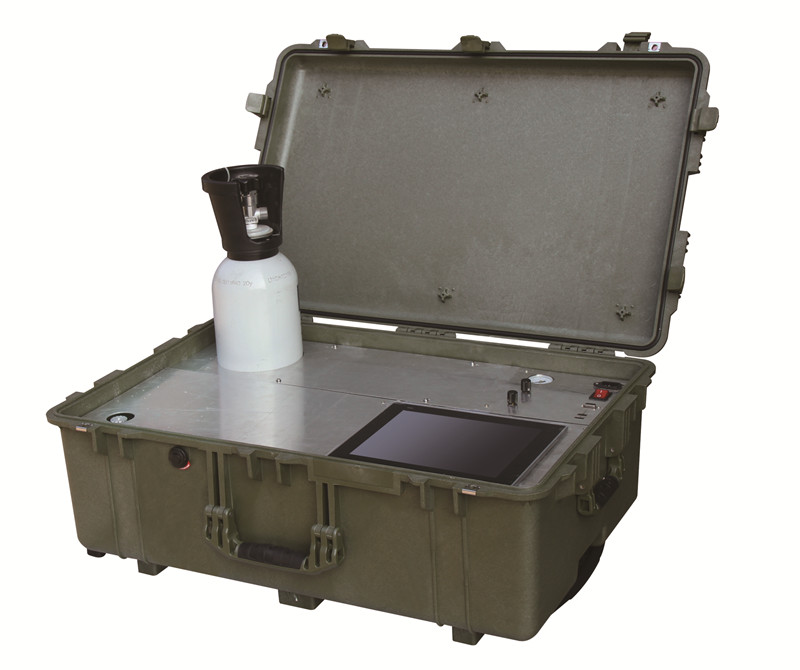

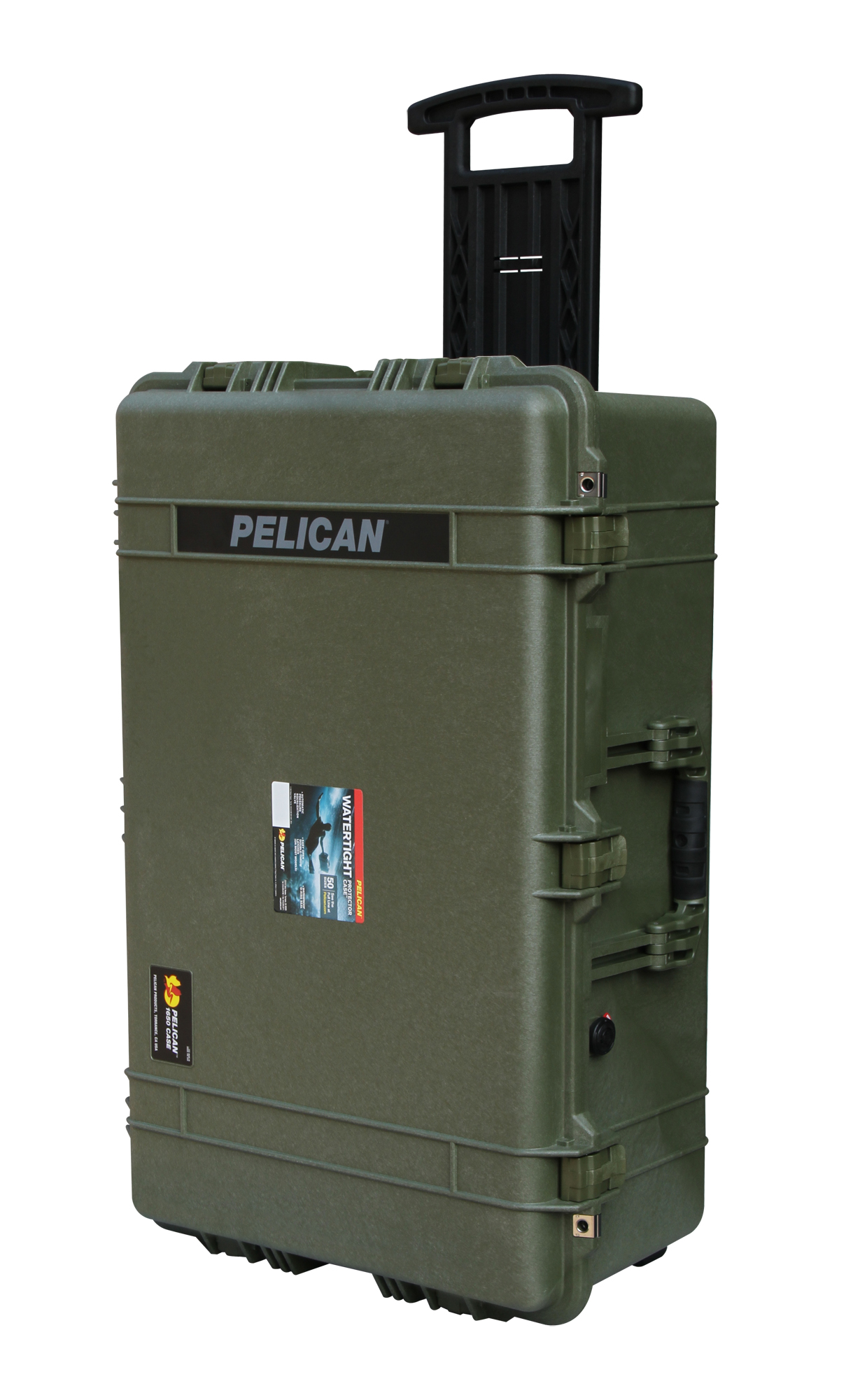

        GC-7890Ⅱ便攜式氣相色譜儀采用電子技術和穩定的大容積拉桿箱（進口），具有承重、密封性好等特點。該儀器外部采用以下部分組成：

1、控制開關及氣路控制部分：在儀器的右上角，包括電路開關、USB網線接口、壓力表、進氣口等，電子流量控制系統在下方。

2、電路部分：在儀器的右方，包括工控機，電路板等。

3、主機部分：在儀器的中部及右方，包括柱箱、檢測器、汽化室及后進門裝置和斷氣保護裝置。

4、氣瓶：在儀器的上分留有氣瓶位置。

5、拉桿箱的上蓋內側有附件包，含無線鼠標、鍵盤、說明書及常用配件、加密狗等。

二、詳細說明

1、開關控制部分：分為電氣開關和氣路控制兩部分。電氣部分包括電源插座、電源開關和網線插口及兩個USB接口，其中網線插口可用網線連接外部電腦，在電腦上操作色譜工作站（工控機和外接電腦不能同時使用，只能開一個）。加密狗插在USB上（工控機用），當外接電腦工作時，加密狗要插在電腦上。平衡氣和尾吹氣兩個閥已調整好流速，約為30-35ml/min（如測流速，可用流量計在熱導放空口測量），下面是電子流量控制部分（EPC）。

2、儀器具有斷氣保護功能，必須先通載氣，主板電路才能供電工作（不影響工控機工作），氣動開關已調好，勿動！

3、具有后開門降溫功能，降溫要打開側面鋁蓋，降溫。（有標識）

4、無線鍵盤和鼠標專機專用，不可混用。

5、氣體鋼瓶固定掛鉤有幾個孔可供選擇。

6、儀器鎖具有兩個作用：

①用鑰匙關閉，不用鑰匙打不開蓋板。

②黑色旋柄關閉，也可固定，但可打開蓋板。
